無線傳輸 大深山17公里森林無線視頻監控

【項目背景】

高海拔的大瑤山保護區森林消防監控 （海拔1200米以上），目的就是把遠端的紅外線和可見光消防網絡(luò )專業大球機的信號傳回縣城辦公室監控中心，總距離40KM,中間無法直接做到可視距離，需要采用中繼點對點無線視頻傳輸方案。

【無線監控方案設計】

傳輸距離40km，需要使用6臺無線監控設備，手拉手方式傳輸，分段為ABCD,分段傳輸是為了保證中間在可視范圍，分段后后AB兩點之間距離為25KM,這也是最難安裝的點位。安裝調試過程最為復雜和吃力，而AB點之間的是否可以實現無線傳輸也是整個監控系統能否實現的關鍵所在。根據衛星示意圖的顯示，我們將B點架設在離A點25km，海拔（約1250米）的山頭，哪里已經有運營商鐵塔和取電設施，可以減少工程的架設成本，AB兩點之間采用2臺設備VS-5854-30無線監控設備來實現信號的傳輸，BC兩點采用VS-5854-20，CD采用偉福特VS -5854-10.通過每個點之間的懸接實現遠距離無線監控系統。

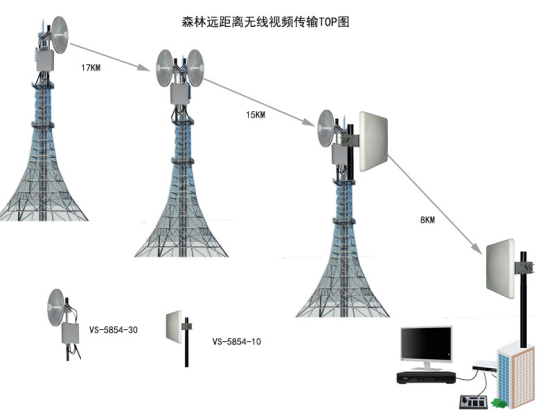

【無線傳輸示意圖】

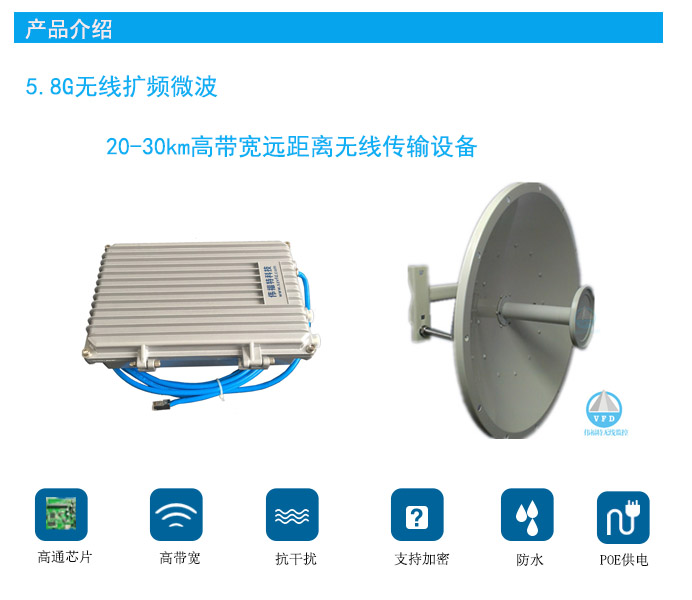

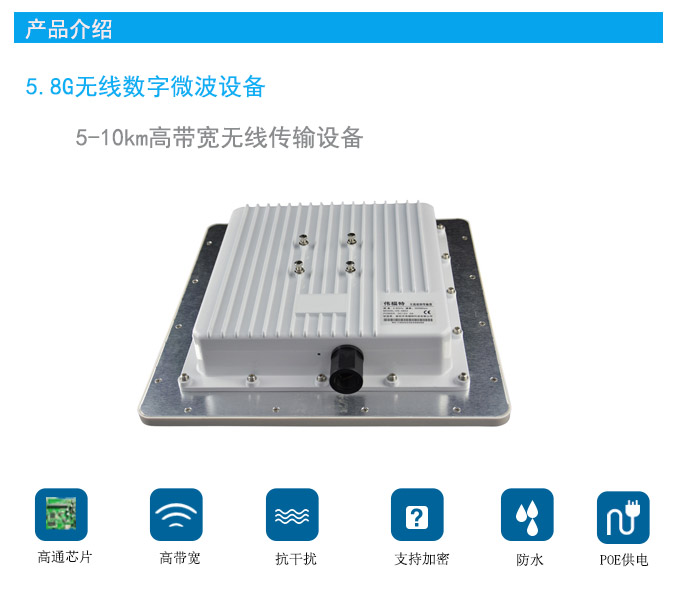

【設備選型】

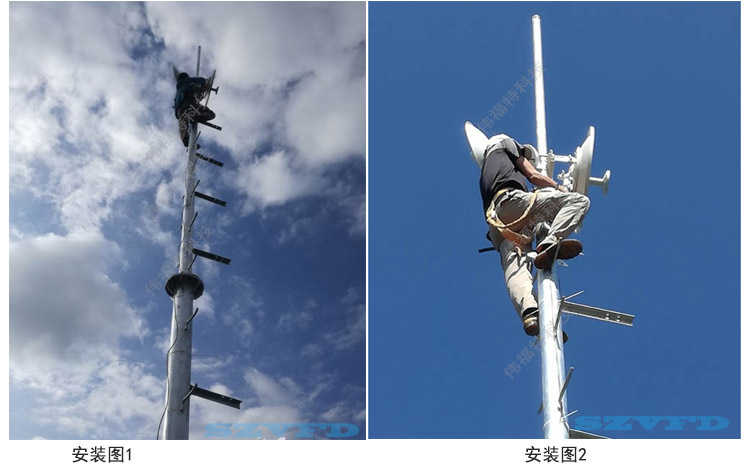

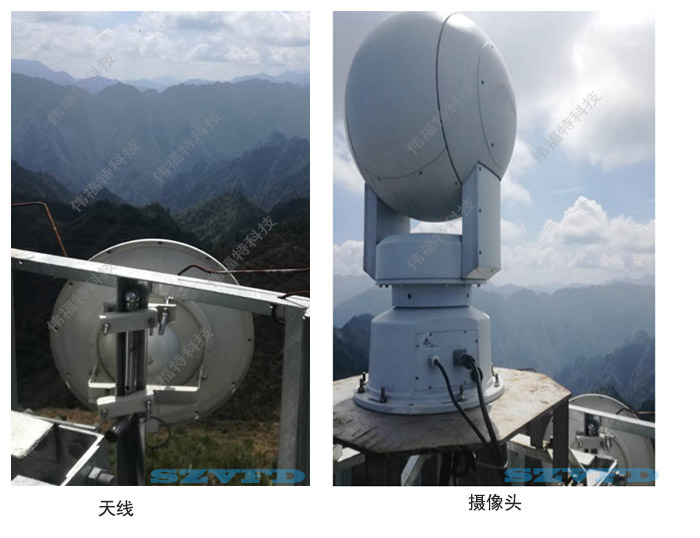

【現場安裝示意圖】

【安裝調試】

 偉福特產品出廠前都已經將設備調試到最佳狀態，無需客戶再次調試，只需要先在辦公室測試設備是否在接通狀態，但是在安裝過程中，需要將天線大概對準方向，信號強度數字越小表示信號越強，反之則越差，當然。森林監控這個工程由于距離遠，安裝上去之前沒有先測試，所以安裝耗費了時間和經歷。最后聯系偉福特售后技術遠程和電話支持，才得以順利安裝成功，不然高山鐵塔難以攀爬。

溫馨提示

遠程調試必須是從20MHz帶寬開始。方向定位最好是以大概方位找較近的一至二個參考點進行預對準。不能有碰運氣的理念作怪 ，不然幾次折騰兩端信號信號連接不上就需要走很多彎路。

【技術性經驗總結】

A點從縣城過去山路40KM左右，B點23KM左右，去一趟需要步行爬山，對安裝人員的體能消耗。這次項目A點總共上去了3次才最后搞定這項目，其實歸根原因是安裝前準備工作不夠充分。對于高山遠距離傳輸且無法判斷到底中間有沒有阻擋的情況，施工時候應該注意以下幾點：

1、選址上要綜合考慮供電（本項目用得是市電，如果是風光野外自給能源可能靈活性更大點）和兩點的高度，盡量選擇兩點海拔高度差不多的起碼周邊5KM可視范圍的最高山頭去建收發點，這樣可以大大降低中間傳輸途徑中被其他山體擋住的可能性，如果有地形圖之類的可以仔細分析下鏈路傳輸情況的阻擋，也可以減少因為高度差天線需要俯仰相對才能連上或者加大阻擋遮攔的概率。

2、天線方位的選擇上要根據地圖位置確定好大概角度，現場用實體指南針進行校正，連上后在用最好兩頭都有人的方式進行優化精調，盡量不用要手機指南針工具，那類東西在野外手機沒信號以及其他因素影響下出問題，不如直接買個簡單的指南針來得簡單，當然溝通上最好是有個功率大點的對講機做現場溝通，如果手機信號還不錯，則對講機也不是必須的。

3、用來做點對點的無線網橋選型上應該選擇增益更高功率更大的產品來解決這類不好判斷傳輸路徑情況的應用

4、最重要的一點，在施工順序上應該首先把兩個無線監控設備放在一起，先在辦公室測試和調試好兩臺設備后達到通電自動連接為好。

5、調試安裝無線監控時接收發射兩端都人有，保持通信暢通，（手機，對講機，固定電話，上網微信，QQ等）都可以，還需要一臺帶網口的筆記本電，以上材料做好了后，再拿去實地架設，方向對好，兩邊優化調整，如果還是沒法連上的話這時候再下環境有阻擋之類的判斷不遲。先前花點時間，后面高山安裝會(huì )更輕松。

6、調試中應該抱著積極樂(lè )觀的心態進行，不到最后一刻不要放棄，否則體能和來回的折騰很容易產生挫敗感。

最后，如果自己沒辦法接通設備，請電聯偉福特技術。
