安防無線監控系統由幾大部分組成

  安裝無線監控系統是無線視頻傳輸運用，從前端攝像到后端圖像顯示和記錄構成獨立完整的系統。它能實時、形象、真實地反映被監控情況，也可以在惡劣的環境下代替人工進行長時間監視，通過錄像機記錄下來。引入安裝無線監控系統可實現現場監控、風險預警、錄像記錄、事件追溯等功能。

安防無線監控系統由七大構成元素

一、前端部分

前端完成網絡(luò )數字視頻的拍攝，探測器報警信號的產生，云臺、防護罩的控制，報警輸出等功能。

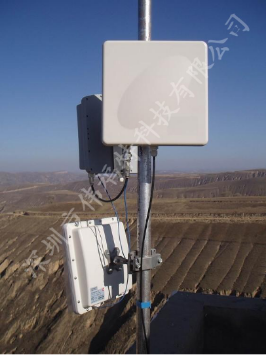

二、傳輸部分

傳輸部分由無線監控設備組成。傳輸部分由無線發射機、無線接收機、天線、電源，固定夾，等組成。無線傳輸設備分為兩種：一種是模擬微波傳輸設備，另一種是數字微波傳輸設備。但是現在大部分是由無線數字微波

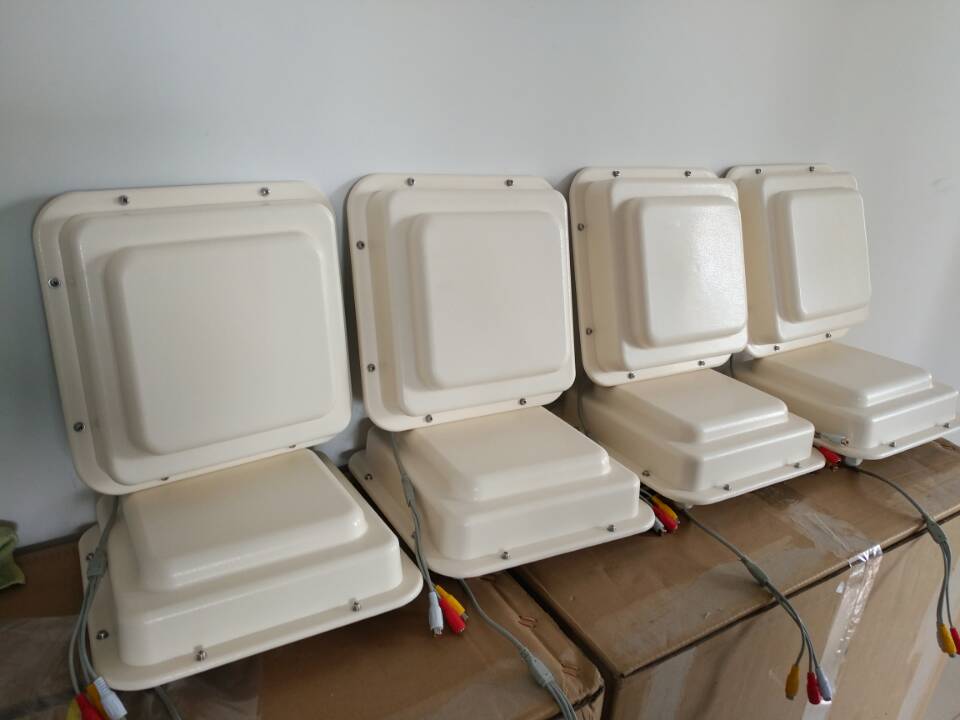

1.模擬微波傳輸
       模擬微波傳輸就是把視頻信號直接調制在微波的信道上（微波發射機，VS-1606），通過天線發射出去，監控中心通過天線接收微波信號，然后再通過微波接收機解調出原來的視頻信號。還可以控制云臺鏡頭，設備內置指令設備，這種監控方式圖像非常清晰，沒有延時，沒有壓縮損耗，造價便宜，施工安裝調試簡單，適合一般監控點不是很多，需要中繼也不多的情況下使用。

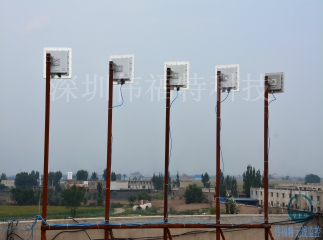

2、數字微波傳輸
        數字微波傳輸就是先把視頻編碼壓縮，然后通過數字微波（VS-5854）信道調制，再通過天線發射出去，接收端則相反，天線接收信號，微波解擴，視頻解壓縮，最后還原模擬的視頻信號，也可微波解擴后通過電腦安裝相應的解碼軟件，用電腦軟件解壓視頻，而且電腦還支持錄像，回放，管理，云鏡控制，報警控制等功能；這種監控方式圖像有720*576和352*288的分辨率選擇，前者造價更高，視頻有0.2-0.8秒左右的延時，造價根據實際情況差別很大，但也有一些模擬微波不可比的優點，如監控點比較多，環境比較復雜，需要加中繼的情況多，監控點比較集中它可集中傳輸多路視頻，抗干擾能力比模擬的要好一點，等等...優點，適合監控點比較多，需要中繼也多的情況下使用。

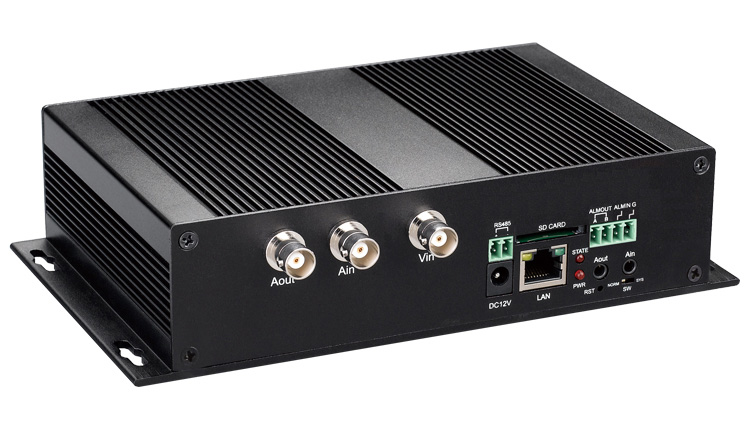

3、無線網絡(luò )視頻服務器

網絡(luò )視頻服務器為使用計算機網絡(luò )進行圖像監控而設計它具多種集成解決方案，在10/100 Base-T 網絡(luò )上傳輸實時的視頻監控圖像,支持 ISDN、PSTN 或XDSL 路由器在局域網廣域網或者國際互連網上簡單地傳播。視頻MPEG4壓縮，音頻G.729A壓縮 ；實現RS485云臺鏡頭控制；標準RS232串行接口 ；音視頻同步輸入／輸出 ；系統鎖定、口令檢驗、用戶授權、MAC碼校驗等安全保障功能 。

三、控制部分：

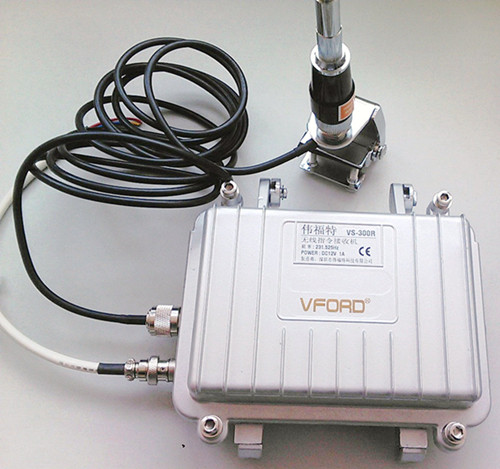

該部分是安防監控系統的核心，它完成視頻監視信號的數字采集、MPEG-1壓縮、監控數據記錄和檢索、硬盤錄像等功能。在中心點用VS-300T發射機來發射由控制鍵盤發出的控制指令；在控制現場由VS-300R無線指令接收機來接收控制指令，然后輸出指令通過RS485總線接到多個解碼器，再通過解碼器來控制云臺、鏡頭、防塵罩或開機、關機等，十分靈活。

一臺指令發射機可以控制 256 臺指令接收機。

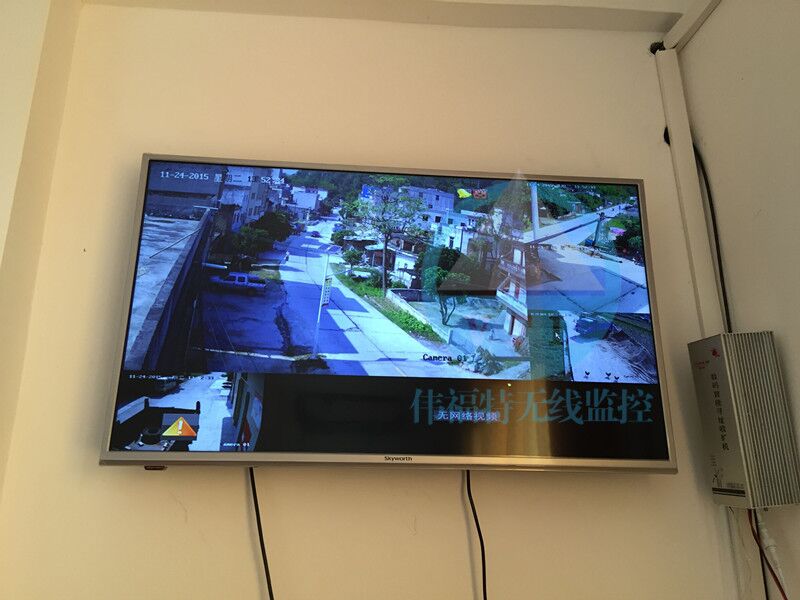

四、電視墻顯示部分：

    該部分完成在系統顯示器或監視器屏幕上的實時監視信號顯示和錄像內容的回放及檢索。系統支持多畫面回放，所有通道同時錄像，系統報警屏幕、聲音提示等功能。

五、防盜報警部分：

報警防范系統是利用主動紅外移動探測器將重要通道控制起來，并連接到管理中心的報警中心，當在非工作時間內有人員從非正常入口進入時，探測器會(huì )立即將報警信號發送到管理中心，同時啟動聯動裝置和設備，對入侵者進行警告，可以進行連續攝像及錄像。

六、供電系統：

電源的供給對于保證整個監控報警系統的正常運轉起到至關重要的作用，一旦電源受破壞即會(huì )導致整個系統處于癱瘓狀態。

七、后端設備

后端設備的發展現在分化為兩個方向：一個是集中存儲方向；另一個是分布式存儲方向，主要設備為NVR。
