100公里無線傳輸視頻監控解決方案 成功案例

項目需求:

覆蓋1.3萬平方公里，50多個自然村。

方案設計中有10個主干，由VS-5868傳輸。

另有 30多個支干，由VS-5854-300M傳輸，客戶端用VS-5854-3公里。

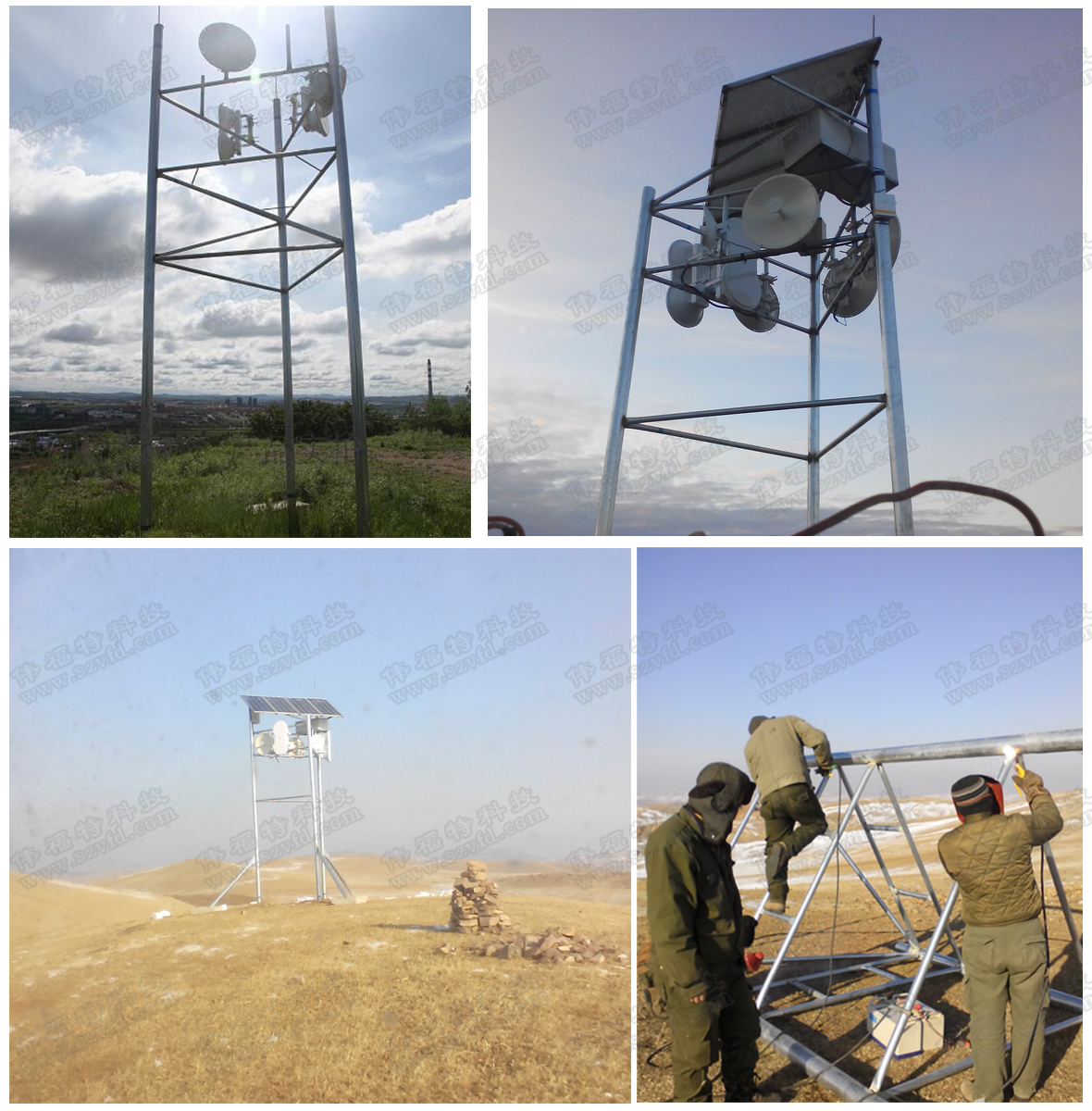

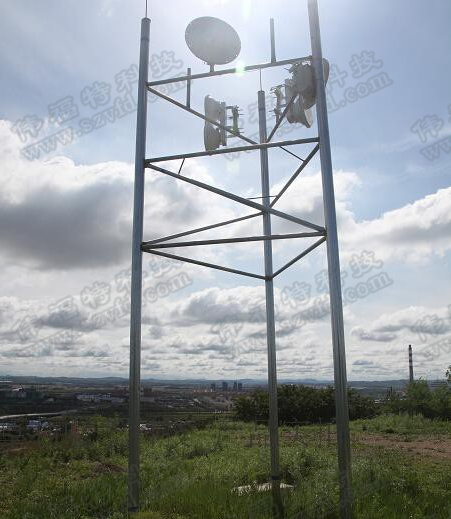

1.這是第一個主干，由市電供應。

S-5868是一款遠距離空曠距離可達100公里級別的5.8G內置天線設備，實際吞吐量可達1Gbps，采用5.8G免申請無干擾頻段工作，

可點對點與點對多點雙向透明傳輸。

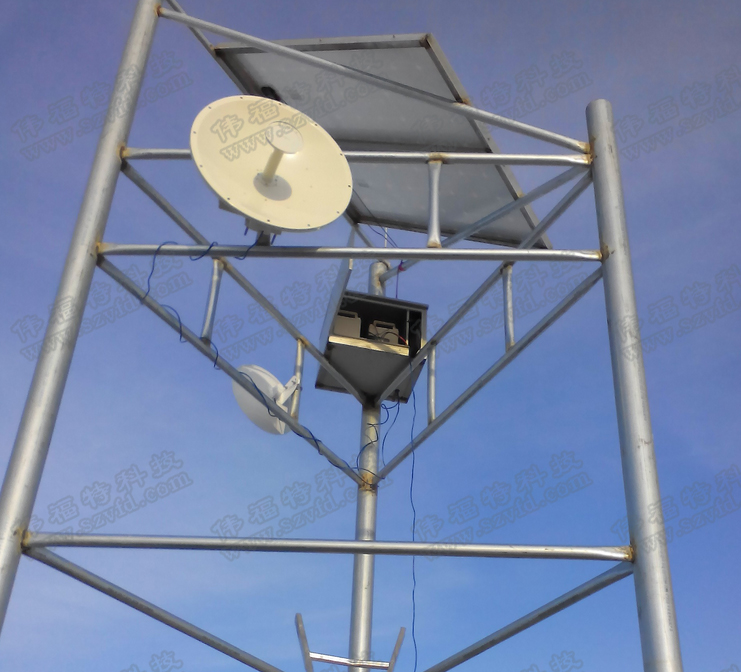

2.這是支干，或者說是入戶的最后覆蓋，VS-5854-300M-10公里無線傳輸至VS-5854-300M- 3公里左右入戶。

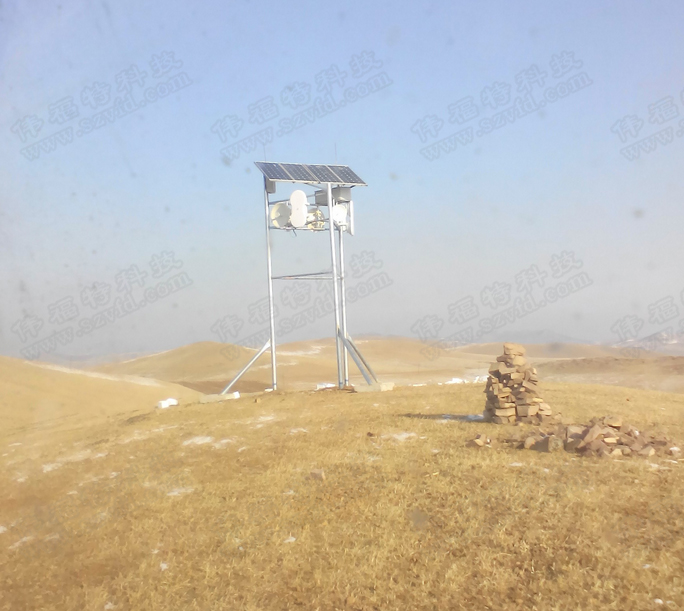

3.我們再來看看野外的無人基站。

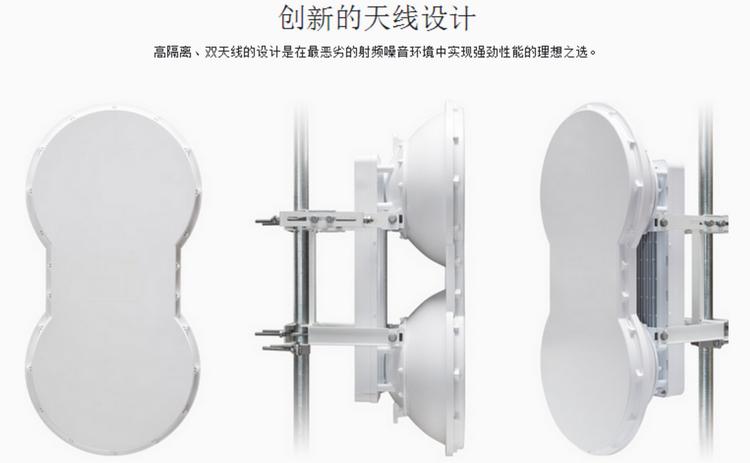

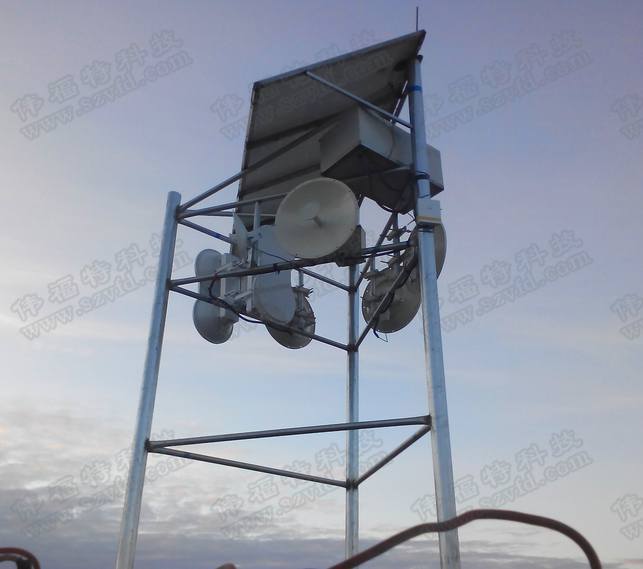

4.看1G的設備背靠背， 信號會(huì )有干擾，不同的國家最好用不同的信道。

5.看看我們的工作人員冬天在上面調試設備

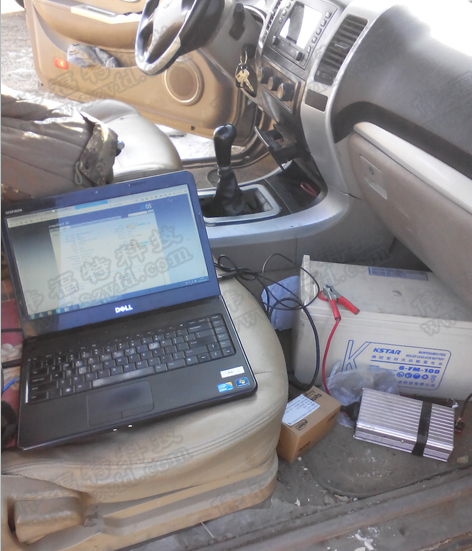

6.呵呵，其實參數是在車里調試啦，用筆記本電腦就可以了。

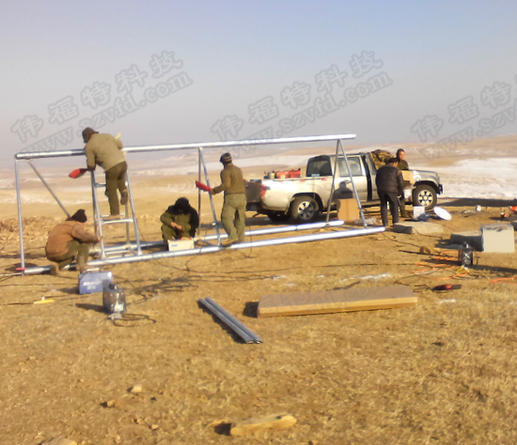

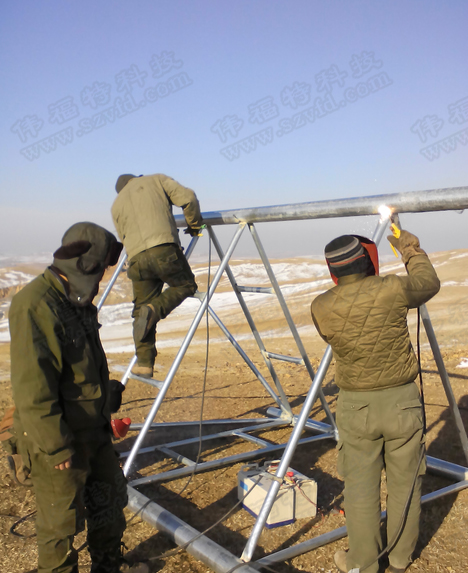

7.再來看看工人們焊的支架，能很清楚的看到了。

后話：

偏遠地區和點對點回程，很多還需要更遠的距離。 用偉福特的VS-5854-300M系列，做30公里以上的傳輸很常見。

這個無線工程實測，一共有四塊蓄電池，能跑3-5天，太陽能發電就夠用了，我們用的poe供電模塊 ，交換機也是POE供電模塊。

這個說明我們的無線監控設備耗電量也是非常小的。

注意事件：

野外防風防雷，交換機的選擇，盡量選擇好品牌的千兆交換機。

1、選址上要綜合考慮供電（本項目用得是市電，也有太陽能板，是風光野外自給能源靈活性更大點）和兩點的高度，盡量選擇兩

點海拔高度差不多的起碼周邊5KM可視范圍的最高山頭去建收發點，這樣可以大大降低中間傳輸途徑中被其他山體擋住的可能性，

如果有地形圖之類的可以仔細分析下鏈路傳輸情況的阻擋，也可以減少因為高度差天線需要俯仰相對才能連上或者加大阻擋遮攔

的概率。

2、天線方位的選擇上要根據地圖位置確定好大概角度，現場用實體指南針進行校正，連上后在用最好兩頭都有人的方式進行優化

精調，盡量不用要手機指南針工具，那類東西在野外手機沒信號以及其他因素影響下出問題，不如直接買個簡單的指南針來得簡

單，當然溝通上最好是有個功率大點的對講機做現場溝通，如果手機信號還不錯，則對講機也不是必須的。

3、用來做點對點的無線網橋選型上應該選擇增益更高功率更大的產品來解決這類不好判斷傳輸路徑情況的應用

4、最重要的一點，在施工順序上應該首先把兩個無線監控設備放在一起，先在辦公室測試和調試好兩臺設備后達到通電自動連接

為好。

5、調試安裝無線監控時接收發射兩端都人有，保持通信暢通，（手機，對講機，上網微信，QQ等）都可以，還需要一臺帶網口的

筆記本電，以上材料做好了后，再拿去實地架設，方向對好，兩邊優化調整，如果還是沒法連上的話這時候再下環境有阻擋之類

的判斷不遲。先前花點時間，后面高山安裝會(huì )更輕松。

6、調試中應該抱著積極樂(lè )觀的心態進行，不到最后一刻不要放棄，否則體能和來回的折騰很容易產生挫敗感。
