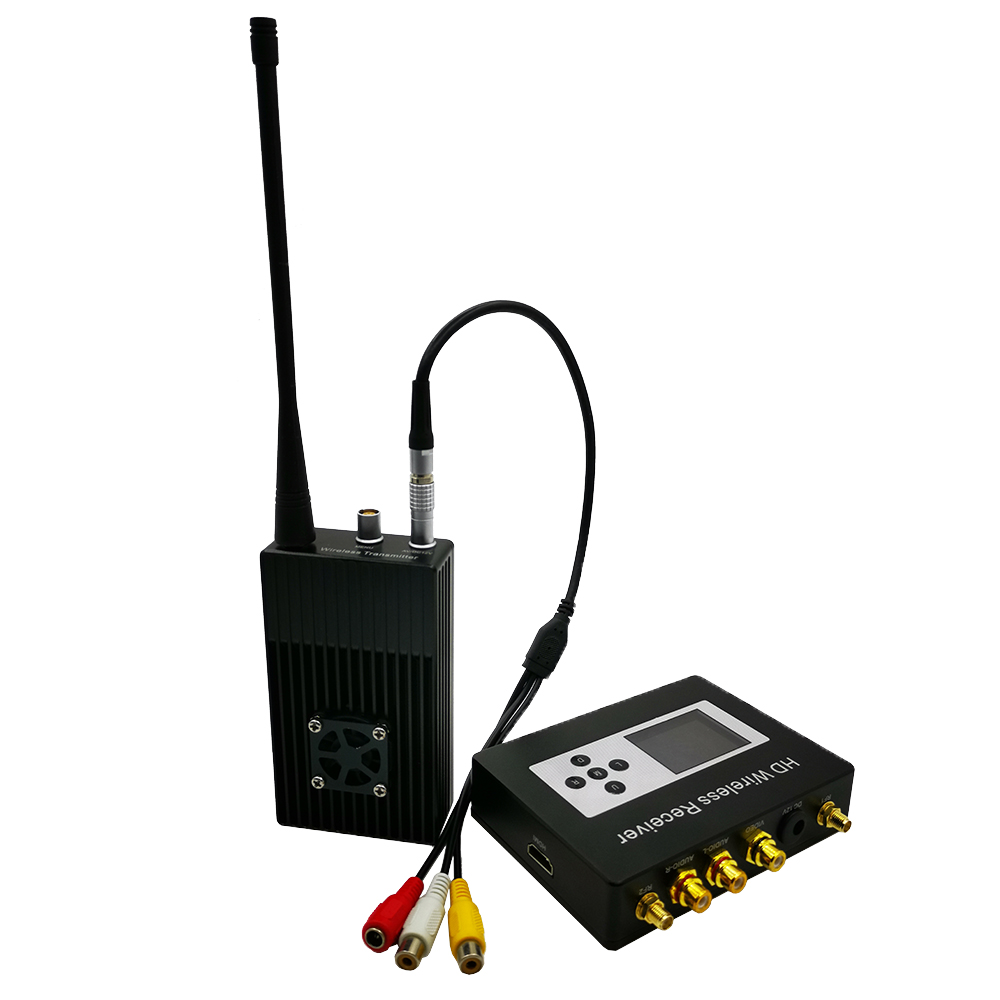

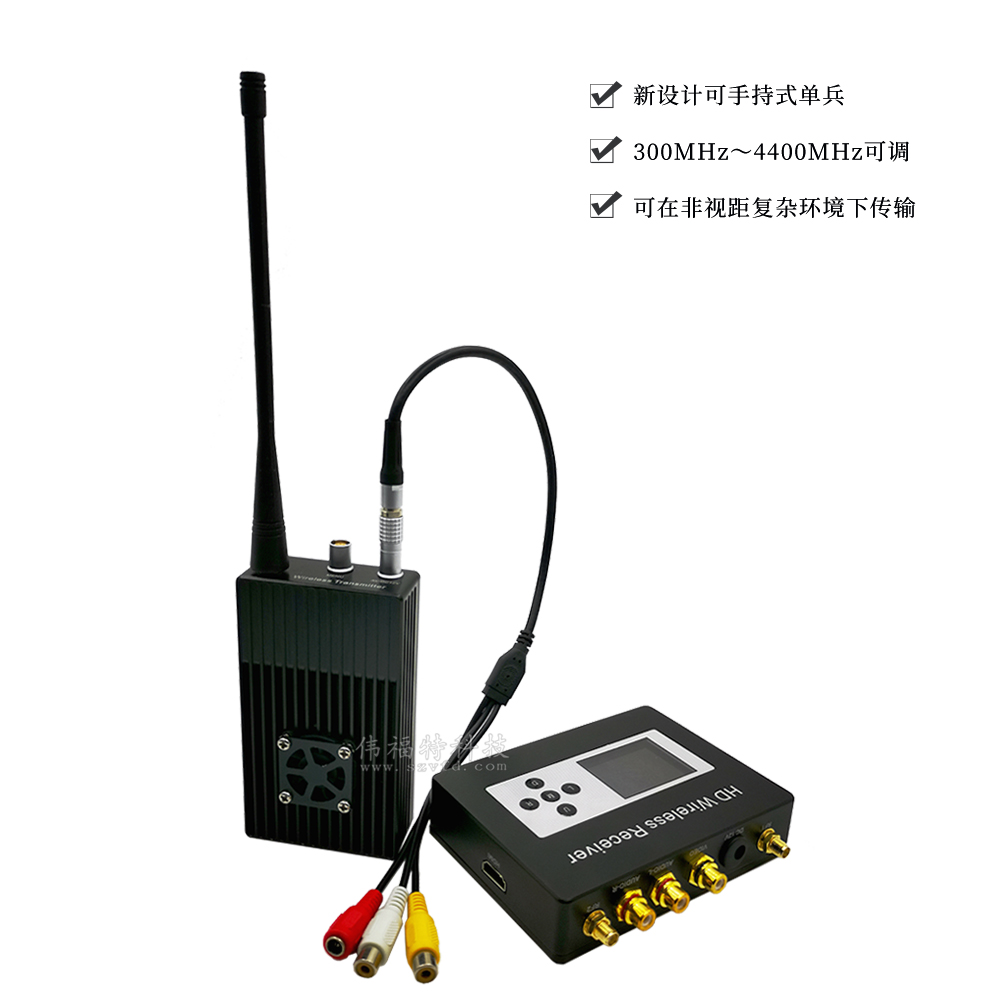

VFD-6002DB 微型單兵無線視頻圖傳設備

• 2MHz無線頻段帶寬傳輸DVD畫質
• 嚴格遵守“工信部無[2008]333號”文件，只占用2MHz無線頻段帶寬
• 工作頻帶2/4/8MHz液晶可調
• 無線傳輸距離更遠，比常規8MHz產品遠出1/4距離
• 手動可設置數字密碼組合動態AES加密
• 設備自帶LCD液晶面板顯示參數、調節參數
• 接收機自帶LCD液晶顯示百分比信號強弱指示
• 接收機具備模擬CVBS及數字HDMI輸出
• 新設計，介于微型與單兵之間
• 高質量的數字H.264視頻編解碼
• 極短的系統延時: 300毫秒
• 高速移動及多徑干擾下可穩定傳輸圖像、語音
• 強大的NLOS非視距傳輸能力
• 發射功率：1W
• 具有空間分集接收能力
• 雙天線接收，信號穩定、圖像流暢
• 體積小，重量輕，安裝使用便捷
• 根據客戶要求，各種形式可定制

發射機

射頻調制部分

• 工作頻段： 300MHz～4400MHz 頻率可訂制
• 輸出功率： 0.5～1W面板調節
• 調制方式： COFDM
• 信道帶寬： 2/4/8MHz
• 糾錯方式： 1/2，2/3，3/4，5/6，7/8
• 保護間隔： 1/32，1/16，1/8，1/4
• 加密方式： 數字組合密碼AES動態加密

系統部分

• 符合H.264技術標準
• 碼流： 1.5Mbps～8Mbps
• 系統延時： 300ms
• 傳輸距離： 機載使用:5～10公里 ；海事應用：2～5公里；城區應用:0.5～1.5公里
• 使用方式： 手持式、便攜式

音視頻部分

• 壓縮格式： H.264
• 視頻輸入： PAL/NTSC
• 音頻輸入： 左右聲道
• 圖像清晰度： WD1/D1
• 視頻輸入物理接口： 航空頭轉蓮花母座
• 音頻輸入物理接口： 航空頭轉蓮花母座

其它部分

• 自帶LCD液晶顯示、調節參數
• 供電： DC 12～15V

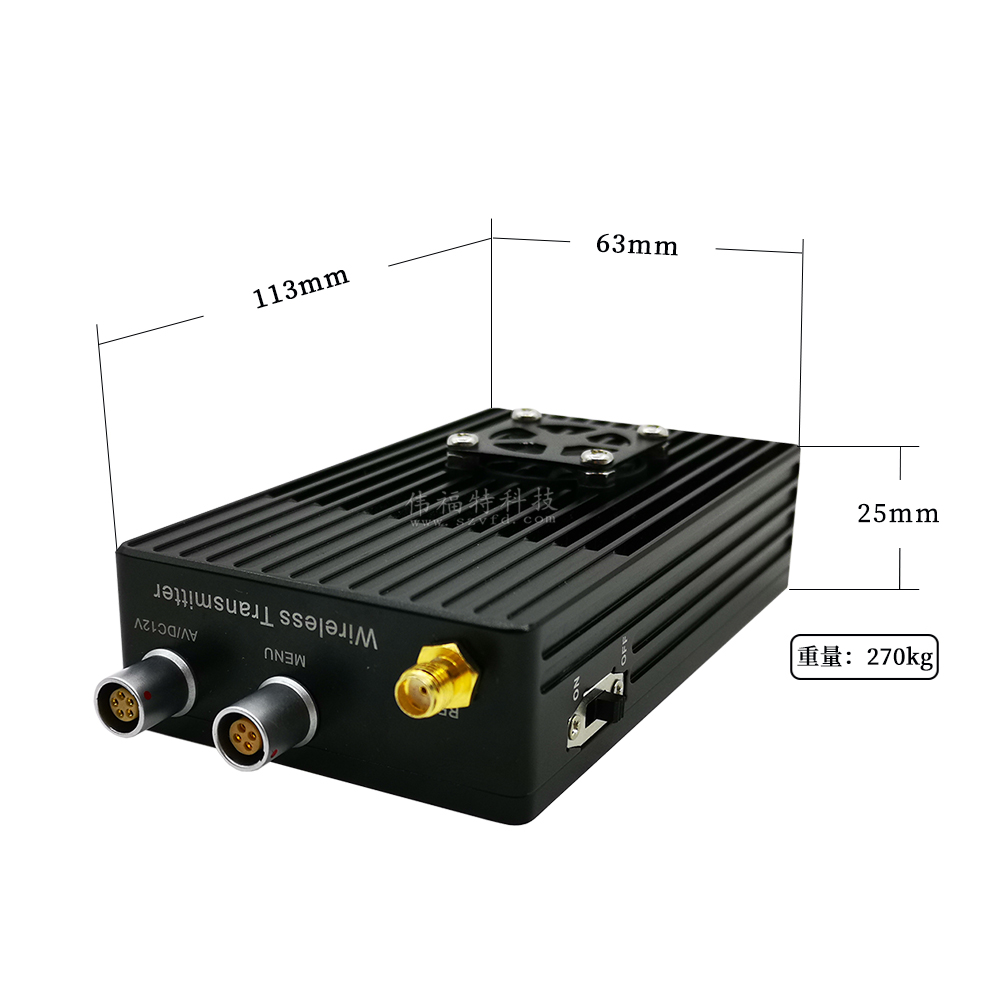

• 外形尺寸： 113×63×25 mm (L×W×H)
• 重量： 270g

接收機

射頻解調部分

• 接收頻率： 200MHz～850MHz
• 解調技術： COFDM
• 信道帶寬： 2/4/8MHz
• 加密方式： 數字組合密碼AES動態加密
• 接收靈敏度： ≤-99dBm @ 4MHz, ≤-97dBm @ 8MHz
• 信號強弱： 接收信號百分比強弱液晶指示

系統部分

• 接收極化： 垂直極化，雙天線接收
• 接收技術： 空間分集接收技術
• 濾波技術： 內置高性能腔體濾波技術

音視頻部分

• 解壓格式： H.264
• 音視頻輸出： 數字HDMI、模擬CVBS音視頻
• 圖像清晰度： HD1080P（1920*1080）,兼容1080I、720P、480P及標清
• 圖像幀率:  標準24、50、60幀/秒, 兼容其他幀率
• 視頻輸出物理接口： HDMI標準接口、BNC母座
• 音頻輸出物理接口： HDMI標準接口、BNC母座

其它部分

• 自帶LCD液晶顯示、調節參數、接收信號強弱指示
• 供電： AC 220V（標配）或  DC 12V（訂制）
• 外形尺寸： 1U，19英寸機箱，480*280*45mm
• 重量： 2.6kg

方案應用介紹

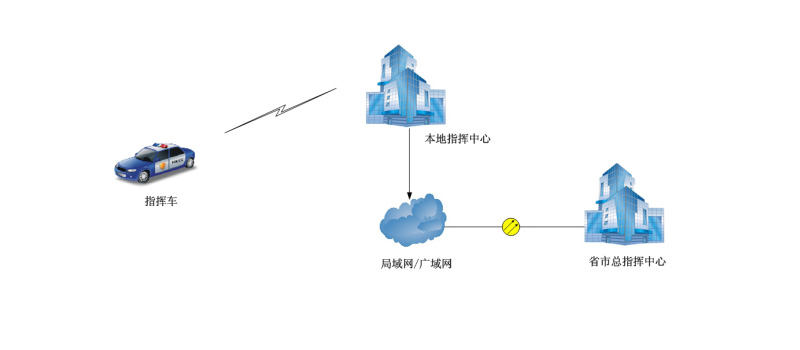

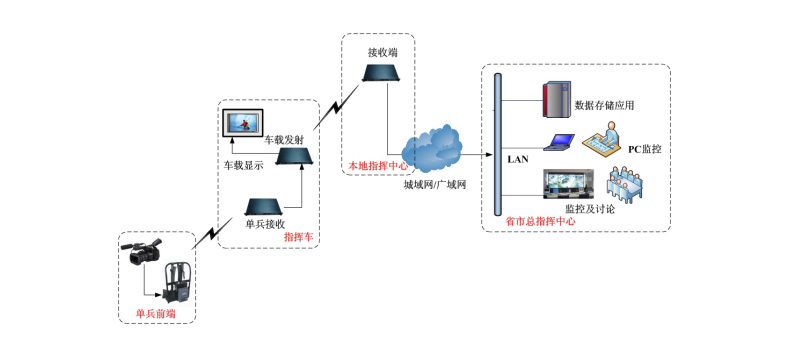

總體的傳輸路徑是：手持前端～通信指揮車～本地指揮中心～網絡(luò )至各省市指揮中心。由前端工作人員背負發射設備將現場視、音頻信號傳輸到通信指揮車；通信指揮車作為接力中繼把無線信號延伸至本地指揮中心；本地指揮中心可直接將一路音視頻信號接入監視器進行實時監控與調試指揮，另一路直接通過城域網或廣域網傳輸到全國省市指揮中心；指揮中心可直接將音視頻信號接入監視器進行實時監控，同時可以利用網絡(luò )監控，接入PC瀏覽音視頻及錄像等操作。
