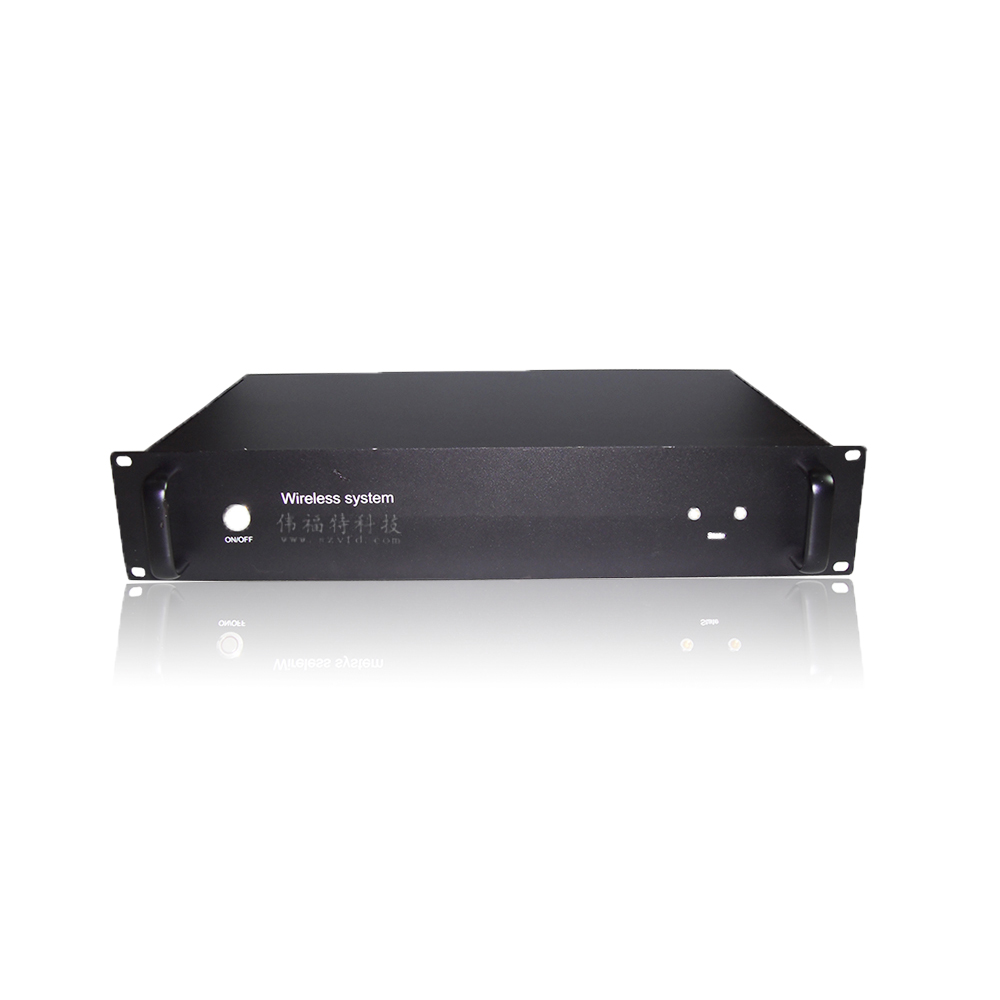

VFD-8008A車載式FDD無線高速雙向數據傳輸系統





VFD-8008A車載式FDD無線非視距雙向數據傳輸系統，是我公司生產的非視距（NLOS）雙向數據實時傳輸系統。設備自帶LCD液晶面板顯示參數、調節參數，手動可設置四位數字密碼組合動態AES加密，自帶LCD液晶顯示百分比信號強弱指示，工作頻帶1/2/4/8MHz液晶可調，支持FDD頻帶對稱方式、頻帶不對稱方式傳輸，極短的系統延時，端到端為100毫秒，傳輸速率高達2～18Mbps，輸出發射功率最高可達40W，雙標準以太網口通信，方便擴展，支持雙工TTL-232串口數據，雙頻點實現非視距雙向通信功能，無線雙向式的各種類型數據傳輸；包括：雙向視頻、雙向語音、雙向數據通信，強大的NLOS非視距傳輸能力，高速移動及多徑干擾下可穩定傳輸數字信號，便攜式安裝，即插即用式，無需太多繁瑣架設及設置；采用全向天線，無需定對角度，根據客戶要求，各種形式可訂制。





工作頻段：300～800MHz訂制

設備自帶LCD液晶面板顯示參數、調節參數

手動可設置四位數字密碼組合動態AES加密

自帶LCD液晶顯示百分比信號強弱指示

工作頻帶1/2/4/8MHz液晶可調

支持FDD頻帶對稱方式、頻帶不對稱方式傳輸

極短的系統延時，端到端為100毫秒

傳輸速率高達2～18Mbps

輸出發射功率最高可達40W

雙標準以太網口通信，方便擴展

支持雙工TTL-232串口數據

雙頻點實現非視距雙向通信功能

無線雙向式的各種類型數據傳輸；包括：雙向視頻、雙向語音、雙向數據通信

強大的NLOS非視距傳輸能力

高速移動及多徑干擾下可穩定傳輸數字信號

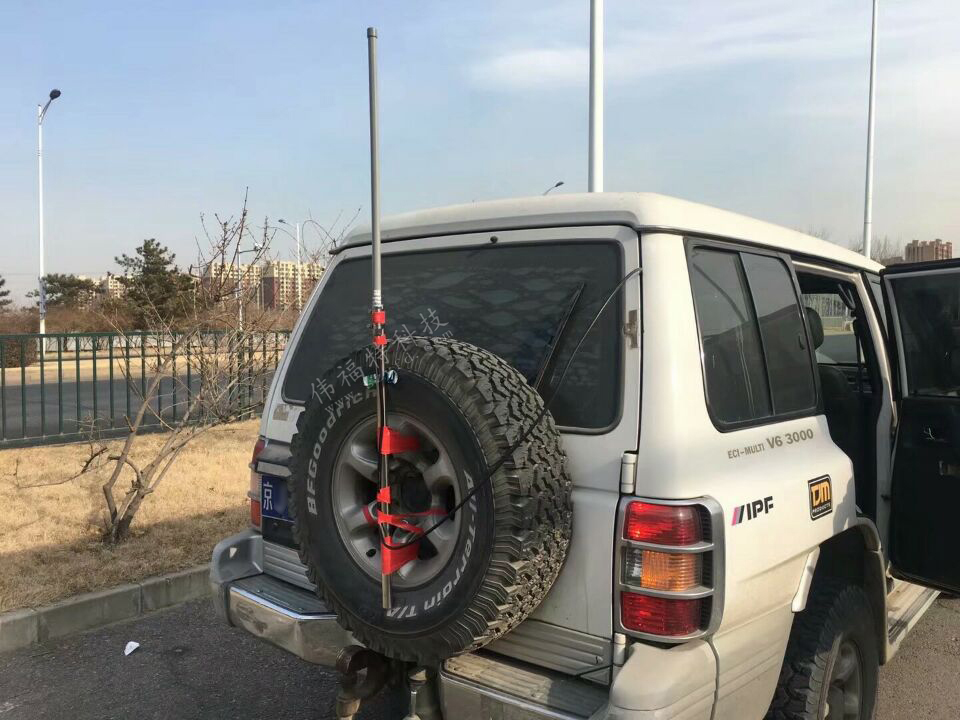

便攜式安裝，即插即用式，無需太多繁瑣架設及設置；采用全向天線無需定對角度

根據客戶要求，各種形式可訂制



產品參數：

射頻調制部分

工作頻段： 上行 300～800MHz，頻率可定制，下行 300～800MHz，頻率可定制

調制方式： FDD頻分雙工

頻分工作方式：頻帶對稱方式、頻帶不對稱方式

信道帶寬： 1/2/4/8MHz 液晶可調

輸出功率： 10～40W 液晶可調

加密方式： 四位數字密碼AES動態加密

信號強弱： 信號百分比強弱液晶指示

接收靈敏度： -96dBm @ 8MHz

系統部分

數據傳輸方式： 全雙工

傳輸協議： 標準TCP/IP，透明傳輸

數據類型： 10/100Bate-T以太網自適應

數據速率： 2～18Mbps

數據串口： TTL-232  MAX: 115200bps

傳輸延時： 100ms

傳輸距離： 5～20Km(非視距城市環境)，10～30Km（空闊視距環境）。參考值，具體視實際應用環境而定。

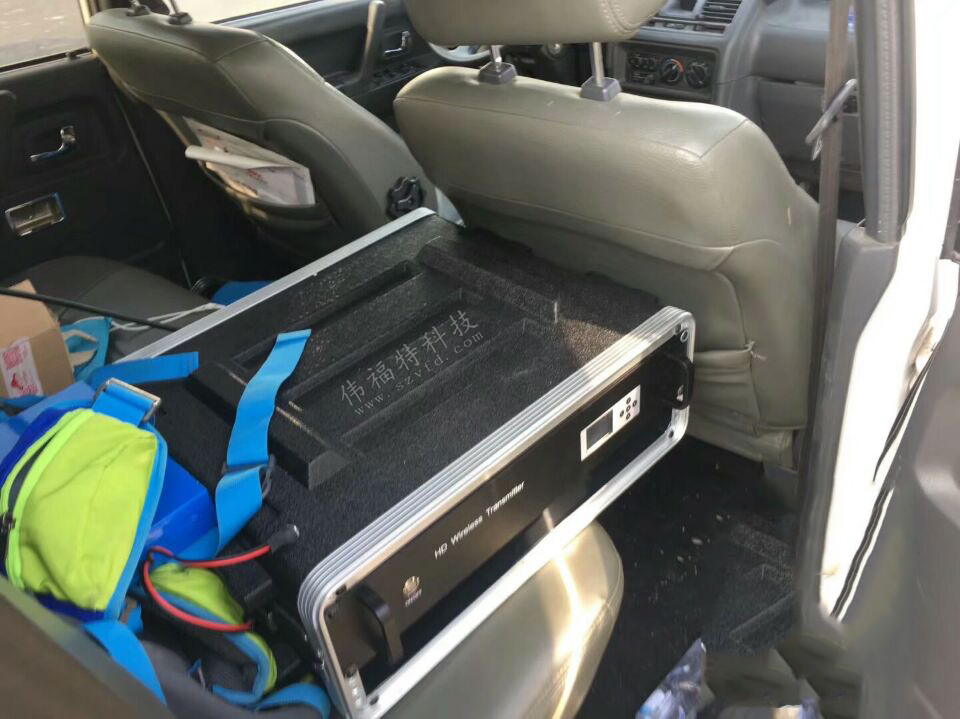

使用方式： 車載式/船載式/固定式

其它部分

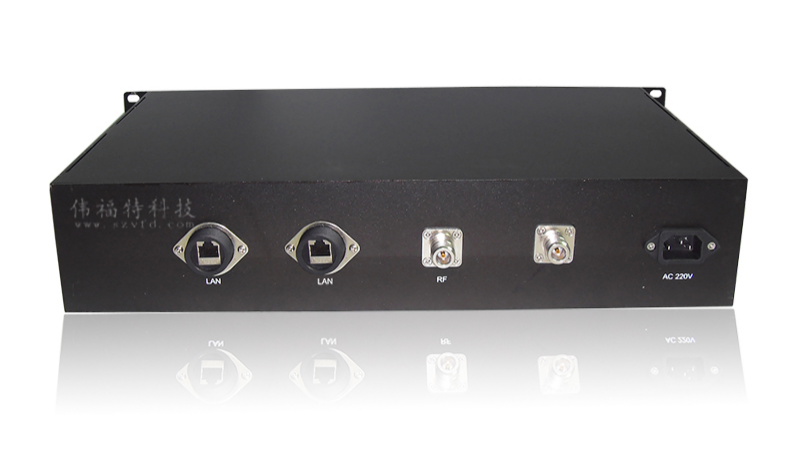

RF接口： 雙 N-type接口

數據物理接口:  雙 標準RJ45接口

TTL-232物理接口:  標準DB9接口/航空頭

外形尺寸： 2U機箱 485×340×90 mm (L×W×H)

供電方式： AC 220V（標配）或  DC 28V（訂制）

重量： 4.6kg







可應用于消防、人防應急、城管、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等；適合城區、海上、山地等多種復雜環境中無線雙向數據的實時移動傳輸。
