VFD-6001VG微型高清無線視頻圖傳設備

VFD-6001VG微型高清無線移動視頻傳輸系統是公司生產的新一代經濟型圖像實時傳輸系統。采用當前領先的COFDM調制技術，相對窄帶的空中頻率占用（6MHz）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在非視距（非通視）的情況下，高速運動拍攝并實時傳輸高質量圖像。特別適合于復雜環境下使用；微型體積小，煙盒般大小，重量僅有130g，易于攜帶，常用于近距離無線圖像傳輸、空中中遠距離無線圖像傳輸用途。如特殊傳輸：可用于輕型無人機、超輕型無人機、旋翼機、微型無人機、無人潛航艇、無人船、無人車、飛艇、靶機、無人動力傘、無人艇、無人駕駛器等采集拍攝；如常規地面傳輸：可用于近距離有遮擋物非視距作業或空曠可視作業等無線視頻、圖像傳輸。運用高效壓縮H.264新數字視頻編碼標準，清晰度達到全高清HD720P畫質，分辨率達到（1280*720）；優化編碼算法使其系統延時達到250ms；支持數字接口HDMI輸入，具有畫質細膩、成色優秀、豐富的顏色調控能力等高清畫質特點。

• 極短的編碼延時，系統延時250毫秒
• 重量僅有130g
• 視頻丟失告警提示功能
• 設備自帶3頻段信道切換功能
• 接收機自帶信號指示燈
• 接收機自帶標準廣電三角架固定孔位
• 數字HDMI高清接口
• 分辨率達到：高清HD720P畫質（1280*720）
• 加強散熱功能、降低整機功耗
• 高效壓縮H.264數字視頻編碼標準
• 高速移動及多徑干擾下可穩定傳輸圖像、語音
• 強大的NLOS非視距傳輸能力
• 發射功率：400mW
• 體積小，重量輕，易于攜帶安裝

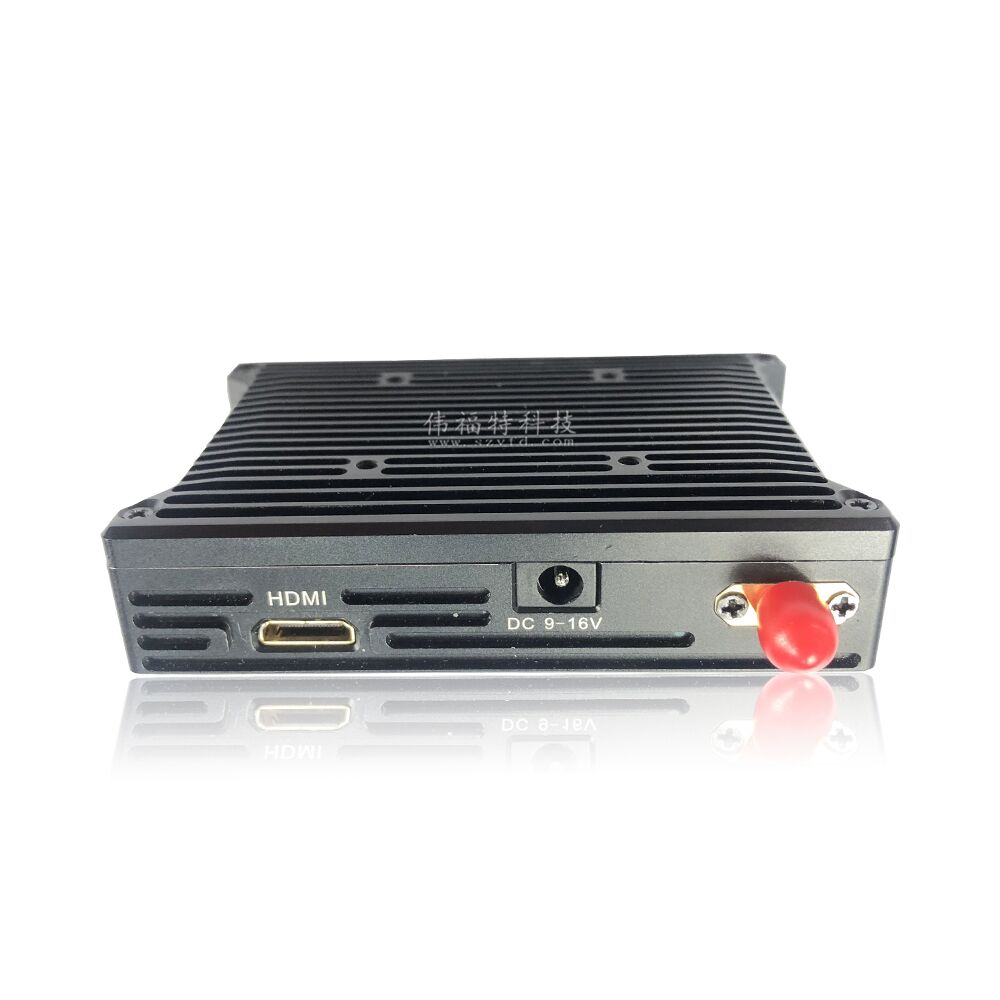

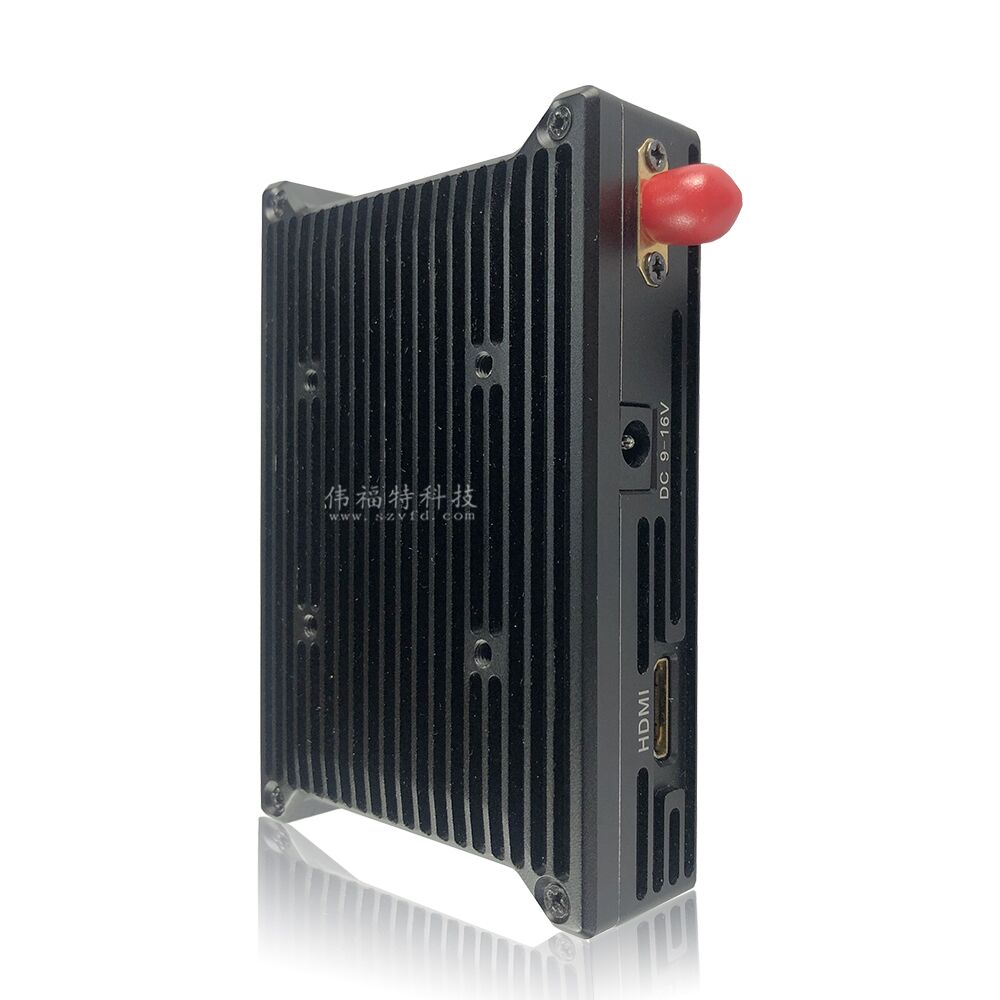

發射機

射頻調制部分

• 工作頻段： 300MHz～800MHz 頻率可訂制
• 輸出功率： 400mW
• 調制方式： COFDM
• 信道帶寬： 6MHz
• 糾錯方式： 1/2，2/3，3/4，5/6，7/8
• 保護間隔： 1/32，1/16，1/8，1/4

系統部分

• 符合H.264技術標準
• 碼流： 2Mbps～8Mbps
• 系統延時： 250ms
• 傳輸距離： 地面視距：1～2公里；空對地：2～7公里；非視距：200～500米
• 使用方式： 便攜、航拍、短距離非視距圖傳

音視頻部分

• 壓縮格式： H.264
• 音視頻輸入： 數字HDMI（Mini-HDMI）高清接口
• 圖像清晰度： HD720P（1280*720）
• 圖像幀率:  標準24、50、60幀/秒, 兼容其他幀率
• 音、視頻輸入物理接口： 數字HDMI(Mini-HDMI母座)

其它部分

• 外接供電： DC 9～16V
• 指示燈： 視頻源顯示、頻段信道顯示
• 固定： 底部設有4個固定孔位
• 機身顏色： 純黑色
• 外形尺寸： 89*62*22mm(L×W×H)
• 重量： 130g

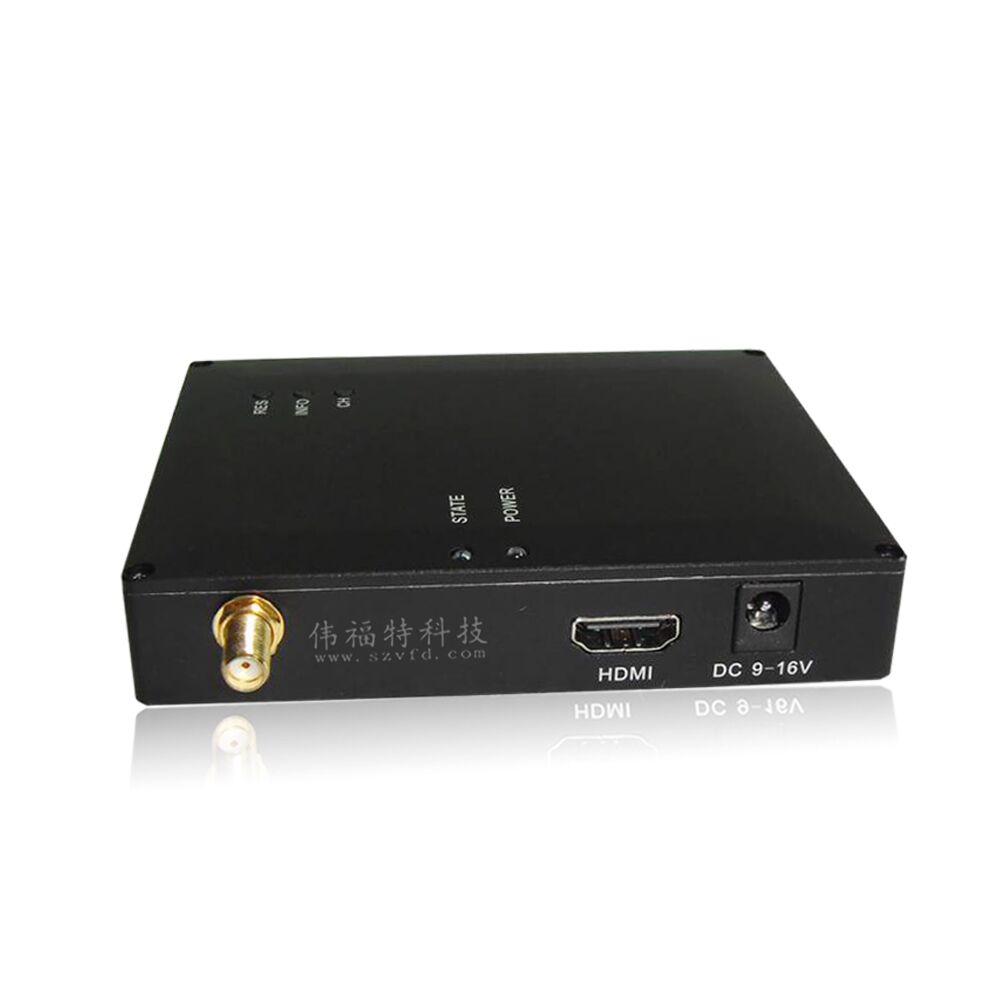

接收機

射頻解調部分

• 接收頻率： 300MHz～800MHz 頻率可訂制
• 解調技術： COFDM
• 信道帶寬： 6MHz
• 接收靈敏度： ≤-98dBm @ 6MHz
• 信號指示： 接收信號燈顯示

系統部分

• 接收極化： 垂直極化

音視頻部分

• 解壓格式： H.264
• 音視頻輸出： 數字HDMI
• 圖像清晰度： HD720P（1280*720）
• 圖像幀率:  標準24、50、60幀/秒, 兼容其他幀率
• 告警輸出： 前端視頻丟失，接收圖像提示丟失
• 視頻輸出物理接口： HDMI標準接口
• 音頻輸出物理接口： HDMI標準接口

其它部分

• 自帶重啟復位鍵
• 自帶信道切換鍵
• 自帶信道查詢鍵
• 固定： 底部設有4個固定孔位
• 具有標準廣電三角架固定孔位
• 外接供電： DC9～16V
• 外形尺寸： 108*88*21mm
• 重量： 170g

方案應用介紹

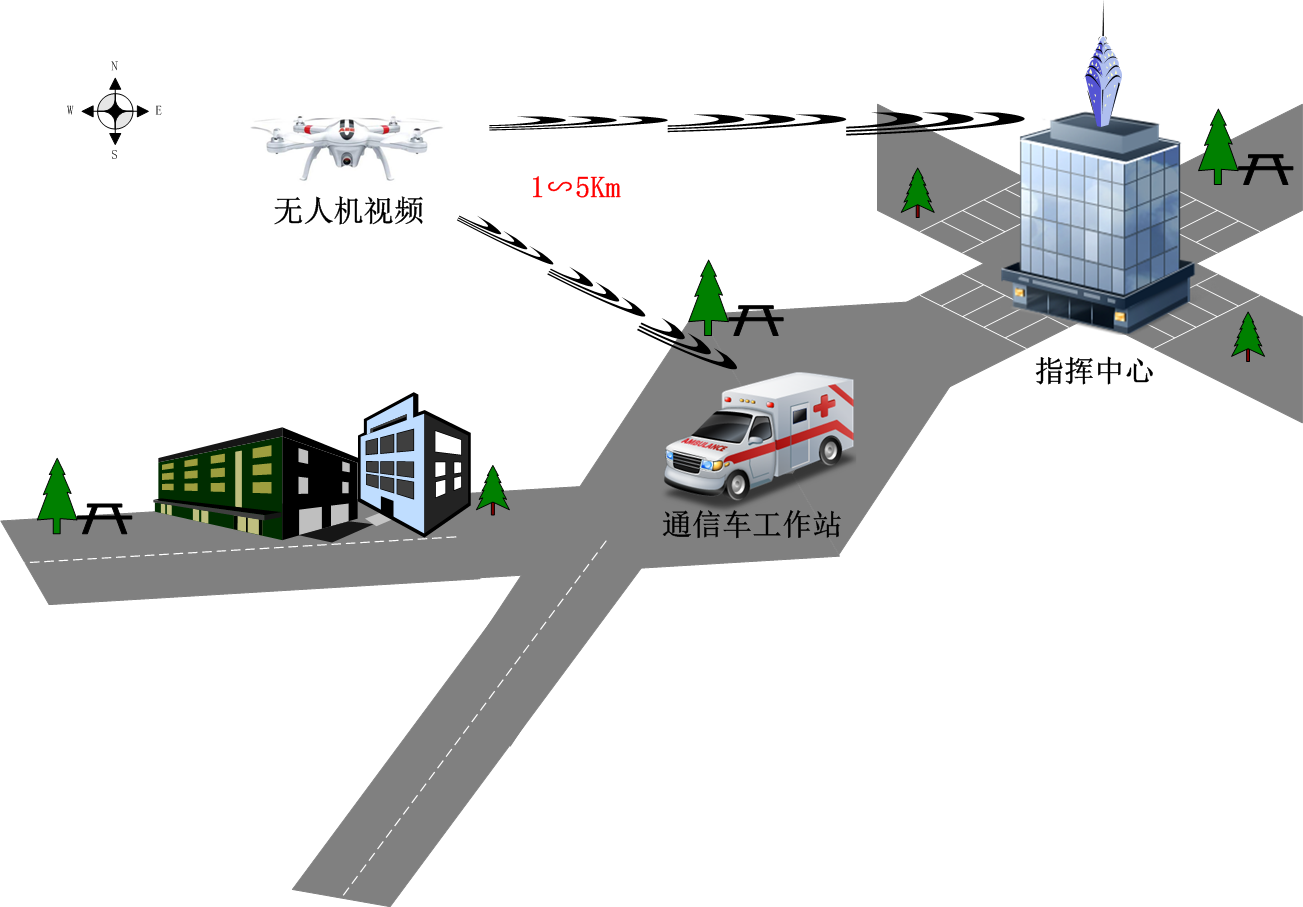

總體的傳輸路徑是：無人機裝置微型設備～通信車工作站～指揮中心～網絡(luò )至各省市指揮中心。

無人機裝配微型設備，將空中現場視頻信號傳輸到通信車工作站、或本地指揮中心；工作站本地顯示監控、存儲；指揮中心可直接將一路音視頻信號接入大屏進行實時監控與調度指揮，另一路直接通過城域網或廣域網傳輸到全國省市指揮中心；可同時接入PC瀏覽管理、錄像等操作。
